Der umfassende Leitfaden zu texturierten HDPE-Geomembranen

In der sich ständig verändernden Welt des geotechnischen Ingenieurwesens und des Umweltschutzes haben Beschichtungssysteme sich als die „versteckten Helden“ der modernen Infrastruktur erwiesen. Unter den verschiedenen heute verfügbaren Beschichtungsmöglichkeiten ist die texturierte HDPE-Geomembran zweifellos die innovativste. Während glatte HDPE-Geomembranen seit vielen Jahren als Barriere gegen das Durchdringen von Flüssigkeiten und Gasen eingesetzt werden, erfüllt die texturierte Version auch einen wichtigen weiteren Aspekt – nämlich den des Reibungswiderstands. Dieser Artikel untersucht die Prinzipien, Herstellungsverfahren, mechanischen Eigenschaften sowie praktischen Anwendungen der texturierten HDPE-Geomembran, um zu verstehen, warum sie zu einem sehr nützlichen Material für die Stabilisierung von Böschungen, Deponien und im Bergbau geworden ist.

1. Was ist eine HDPE-Textur-Geomembran?

Eine texturierte HDPE-Geomembran ist im Grunde genommen ein aus Hochdichtpolyethylen hergestelltes polymeres Blatt, das auf einer oder beiden Seiten eine raue oder strukturierte Oberfläche aufweist. Im starken Gegensatz zu den glatten Versionen, die bei Anbringung an Hangflächen sehr rutschig sein können, erhöht die texturierte Oberfläche den Reibungsfaktor erheblich – insbesondere in Bezug auf die Geomembran selbst sowie umliegende Materialien wie Boden, Geotextilien oder andere Geomembranen.

Die „Textur“ ist weitaus mehr als nur eine beiläufige Gestaltungselement – sie stellt vielmehr eine sorgfältig konzipierte strukturelle Eigenschaft dar, die eine Reibungsbeständigkeit ermöglicht. Daher kann die Oberfläche über ein ziemlich ausgefeiltes Muster verfügen – sei es eine körnige Struktur oder regelmäßig angeordnete Erhebungen/Höcker –, das darauf abzielt, die in Kontakt kommenden Materialien physisch miteinander zu verbinden. Dank dieser Eigenschaft können Ingenieure auch die steilsten Böschungen sicher konstruieren, die Dicke des Deckbodens minimieren und die Stabilität von Eindämmungssystemen auf höchstem Niveau gewährleisten.

Im Grunde genommen handelt es sich bei HDPE um einen thermoplastischen Polymer, der aufgrund seines hohen Verhältnisses von Festigkeit zu Dichte, seiner ausgezeichneten chemischen Beständigkeit sowie seiner sehr niedrigen Durchlässigkeit bekannt ist. Bei der Texturierung verliert das Material keine seiner ursprünglichen Eigenschaften, sondern entwickelt stattdessen eine höhere Scherfestigkeit an der Schnittstelle.

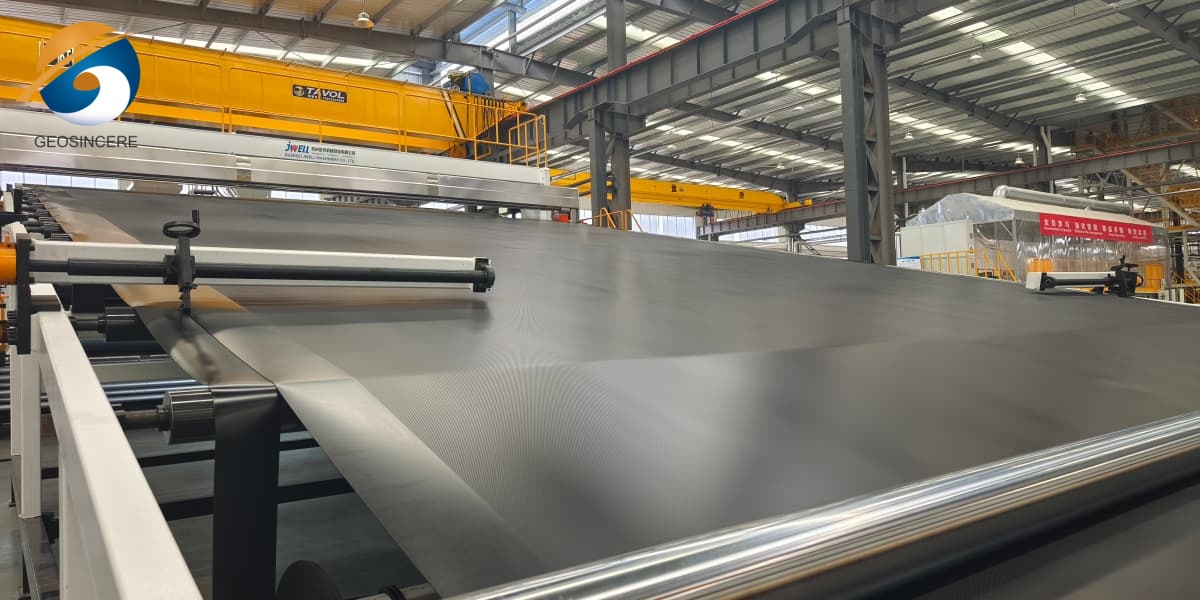

2. Fertigungsverfahren für HDPE-Texturgeomembranen

Die Herstellung hochwertiger, texturierter HDPE-Geomembranen ist ein äußerst aufwendiger Prozess, der höchste Genauigkeit erfordert. Heutzutage gibt es im Grunde drei Hauptverfahren, mit denen die Industrie dieses Produkt herstellt.

2.1 Koextrusionsverfahren

Zweifellos ist die aufwendigste und am weitesten verbreitete Methode die Koextrusion. Zunächst pumpen zwei oder mehr Extruder geschmolzenes HDPE in eine Form. Ein Extruder liefert die Grundstoffbasis HDPE, der andere eine spezielle HDPE-Mischung, die entweder Blasstoffe oder strukturelle Modifikatoren enthält. Sobald die so hergestellte Platte die Form verlässt, wirken die Blasstoffe bereits, wodurch eine raue Oberflächenstruktur entsteht. Dank dieser Technik weist das Produkt eine langanhaltende, homogene Textur auf; außerdem ist die texturierte Schicht chemisch mit dem Kern verbunden und kann daher nicht von ihm getrennt werden.

2.2 Laminierverfahren (Spray-Up)

Es handelt sich um eine noch ältere Methode, die folgendermaßen funktioniert: Schmelzene HDPE-Partikel oder -Fasern werden auf eine glatte, extrudierte Platte gesprüht. Die Partikel haften an der Oberfläche und bilden eine raue Schicht. Allerdings kann diese Technik auf lange Sicht zu Problemen mit der Delamination führen, insbesondere wenn die Materialien starken mechanischen Belastungen oder chemischen Einflüssen ausgesetzt sind. Aus diesem Grund haben co-extrudierte Materialien in vielen wichtigen Anwendungen die laminierten Varianten weitgehend verdrängt.

2.3 Strukturierte (profilierte) Extrusion

Eine weitere Methode, um strukturierte Bleche mit deutlich erkennbaren Oberflächenmerkmalen wie Dellen oder Noppen herzustellen, besteht darin, Rollen zu verwenden, auf denen diese Muster bereits eingraviert sind. Diese Rollen werden unmittelbar nach dem Extrudieren in das halbgeschmolzene Blech eingebracht, wodurch eine strukturierte Oberfläche mit präzisen Abständen und Höhen entsteht.

Tatsächlich fordern die meisten aktuellen Projekte, bei denen eine bestimmte Textur vorgesehen ist, koextrudierte HDPE-Texturgemächer aufgrund ihrer längeren Haltbarkeit sowie ihrer besseren Haftfestigkeit.

3. HDPE-Texturierte Geomembran – Wichtige physikalische und mechanische Eigenschaften

Um die Vorteile von texturierten Geomembranen richtig zu verstehen, ist es zunächst notwendig, sich mit ihren Leistungsparametern anhand messbarer Daten vertraut zu machen. Nach den GRI-Standards liegen die typischen Wertebereiche für diese Parameter wie folgt:

– Dicke: Das Produktangebot reicht von 0,5 mm bis 3,0 mm; für Deponieabdeckungen wird in der Regel eine Dicke von 1,5 mm verwendet. Die texturierte Oberfläche der Platten trägt ebenfalls zur höheren Gesamtdicke bei. In der Regel werden sowohl die Gesamt- als auch die Nenndicke in den technischen Daten eines Rollenmaterials angegeben.

– Dichte: mindestens 0,94 g/cm³ (reines HDPE).

– Zugeigenschaften: Bei einer Dicke von 1,5 mm übersteigt die erste Bruchschwelle oft 15 kN/m; die Bruchdehnung beträgt mindestens 100 %.

– Reißfestigkeit: Bei gleicher Dicke mindestens 120 N.

– Punktionsbeständigkeit: Die hohe Widerstandsfähigkeit strukturierten Geomembranen beruht auf dem zusätzlichen Material, das bei ihrer Herstellung verwendet wird. Dadurch übertrifft ihre Widerstandsfähigkeit die von glatten Geomembranen bei weitem.

- Reibungskoeffizient (Grenzflächenscherung): Dieser Parameter entscheidet über das Schicksal der Geomembran. Beispielsweise haben eine glatte Geomembran und Sand einen Reibungswinkel von etwa 20–25°. Die Grenzflächenreibung der texturierten HDPE-Geomembranauskleidung liegt je nach den anderen beteiligten Materialien im Bereich von 30–40° oder sogar noch höher.

Der Reibungsvorteil:

Direkte Schertests auf strukturierten Oberflächen zeigen eine doppelt so hohe Grenzflächenscherfestigkeit im Vergleich zu glatten Platten. Bei einem ziemlich typischen Gefälle von 2H:1V oder etwa 26,6° benötigt ein glatter Liner möglicherweise viel Ankergraben und möglicherweise verstärkte Deckerde, um an Ort und Stelle zu bleiben. Für eine strukturierte Auskleidung ist jedoch möglicherweise sogar nur eine dünne Deckerdeschicht erforderlich.

4. Vorteile gegenüber glatten Geomembranen

Warum sollten Sie sich für eine strukturierte HDPE-Geomembran entscheiden und nicht nur für das herkömmliche glatte Geomembranprodukt? Beim Thema Pisten liegen die Vorteile ganz klar auf der Hand:

4.1 Hangstabilität:

Das ist eine große Sache: Der richtige Weg. Der Zweck strukturierter Oberflächen besteht im Wesentlichen darin, die Folie am Boden zu befestigen, damit sie nicht verrutscht. Jetzt können Sie sogar eine ziemlich steile Designsteigung haben (vielleicht bis zu 1,5H:1V oder in manchen Fällen sogar 1,25H:1V).

4.2 Reduziertes Deckbodenvolumen:

Da die Geomembranplatte den Deckboden effektiver einschließt, kann die Dicke der schützenden Bodenschicht um 30–50 % verringert werden. Dies ist eine große Sache, wenn es um die Kosteneinsparungen bei Deponien und Stauseen geht.

4.3 Erhöhte Sicherheit bei der Installation:

Mit strukturierten Geomembranen sind die Arbeiter weniger anfällig für Ausrutschen.

4.4 Bessere Wirkung des Verbundliners:

Bei Verwendung mit GCLs oder Geotextilien bildet eine strukturierte Geomembranauskleidung eine starke Verbindung, die gegen hydraulische Ausfälle entlang der Schnittstelle beständig ist.

4.5 Widerstand gegen Abwärtskriechen:

An steilen Hängen neigen glatte Liner aufgrund der über einen längeren Zeitraum auftretenden konstanten Zugbelastung dazu, nach unten zu kriechen. Im Gegensatz dazu ist die Textur mechanisch verzahnt, so dass die Bewegung gehemmt wird.

5. Kritische Anwendungen für texturierte HDPE-Geomembranen

Strukturierte HDPE-Geomembranen sind möglicherweise nicht die perfekte Wahl für flache Oberflächen, wo glatte Geomembranen billiger und ausreichend effektiv sind. Andererseits ist es in den folgenden Bereichen ein Muss:

5.1 Deponien – Bodenauskleidungen und Abdeckungen

Heutzutage werden auf Deponien Verbundauskleidungen für den Boden verwendet, hauptsächlich um zu verhindern, dass Sickerwasser die Umwelt verunreinigt, und für die Endabdeckung, die das Eindringen von Wasser verhindert. Die Seitenneigungen von Deponien variieren normalerweise von 3H:1V bis hinunter zu 2H:1V. Ohne strukturierte Geomembran müsste der größte Teil des Gefälles etwa alle paar Meter durch Bänke oder den Einsatz mechanischer Anker vorbereitet werden. Durch die Verwendung einer texturierten HDPE-Auskleidung sind durchgehende Gefälle möglich, wodurch sich die Baukosten um Millionen von ‍‌‍‍‌‍‌‍‍‌Dollar erhöhen.

5.2‍‌‍‍‌‍‌‍‍‌ Bergbau – Haufenlaugungsplatten

An Talhängen werden Haufenlaugungsflächen für den Kupfer- und Goldabbau errichtet. Da Auslaugungslösungen (üblicherweise Säuren oder Cyanid) verwendet werden, müssen diese zurückgehalten werden. Daher müssen Pad-Auskleidungen nicht nur chemischen Angriffen standhalten, sondern auch stabil bleiben, wenn mehrere Tonnen Erz darauf platziert werden. Strukturierte HDPE-Geomembranen bieten chemische Beständigkeit und verfügen über die nötige Reibung, um ein Verrutschen der Erzhalde auch bei seismischen Ereignissen oder starken Regenfällen zu verhindern.

5.3 Stauseen und Kanäle – Steile Böschungen

Wenn Stauseen in Hanglagen gegraben werden, sind die inneren Böschungen meist steil. Strukturierte Geomembranen ermöglichen die Auskleidung dieser Böschungen, ohne dass kostspielige Stützkonstruktionen aus Beton erforderlich sind. Beispielsweise wären ausgekleidete Bewässerungskanäle mit einem Seitengefälle von 1,5H:1V ohne den Einsatz strukturierter Produkte nicht möglich.

5.4 Sekundäre Eindämmung – Tanklager und Industriegruben

Kraftstofftanks und Chemikalienlager können von sekundären Sicherheitsdämmen umgeben sein, die zur Optimierung des Volumens steile Innenneigungen aufweisen. Die strukturierte HDPE-Auskleidung sorgt für die erforderliche Reibung für die schützende Beton- oder Bodenabdeckung darüber.

5.5 Schwimmende Abdeckungen und Gassammlung

Schwimmende Abdeckungen auf der Basis undurchlässiger HDPE-Geomembranen in Abwasseraufbereitungslagunen sind dank ihres erhöhten Oberflächenwiderstands besser in der Lage, windinduzierten Wellenbewegungen standzuhalten als glatte Membranen.

6. Herausforderungen und Best Practices bei der Installation von texturierten HDPE-Geomembranen

Trotz der Vorteile der strukturierten HDPE-Geomembran gibt es einige spezifische Herausforderungen für dieses Material, die nur ein erfahrener Installateur bewältigen kann.

6.1 Schwierigkeiten beim Nähen:

Das problematischste Schweißproblem betrifft die strukturierte Oberfläche, die den für das thermische Schmelzschweißen erforderlichen glatten Kontakt beeinträchtigt. Hersteller haben mehrere Methoden entwickelt, um dieses Problem zu lösen:

-Vortexturierte blanke Streifen:Bestimmte Produkte haben eine glatte Kante (50–100 mm breit) auf der Rolle, die zum Schweißen verwendet werden kann.

-Schleifen:Mit einem Rotationsschleifer können Installateure die Struktur aus dem Überlappungsbereich abschleifen, bis glattes HDPE freiliegt, das dann mit einem Keil verschweißt wird.

-Zweispuriges Schweißen:Mit einem speziellen Extrusionsschweißgerät werden die Spitzen der Strukturbleche aufgeschmolzen und die Bleche miteinander verbunden.

6.2 Qualitätssicherung:

Eine vollständige Kontrolle der Nahtqualität sowohl durch zerstörungsfreie Prüfung (Luftdruck oder Vakuumbox) als auch durch zerstörende Prüfung (Schäl- und Scherprüfung) ist obligatorisch. Das Vorhandensein der Textur erfordert normalerweise höhere Schweißtemperaturen und/oder langsamere Schweißgeschwindigkeiten.

6.3 Untergrundvorbereitung:

Die Textur weist Spitzen auf, wodurch jeder scharfe Gegenstand unter dem Liner einen sehr fokussierten Spannungspunkt verursachen kann. Der Untergrund muss noch glatter sein als bei Glattbahnen – meist ist eine Geotextil-Polsterschicht oder verdichteter Feinsand erforderlich.

6.4 Handhabung and Bereitstellung:

Im Vergleich zu gleichwertigen glatten Rollen sind strukturierte Rollen aufgrund des zusätzlichen Materials schwerer. Außerdem sind sie zwangsläufig steifer, wodurch der Abrollvorgang anfälliger für Faltenbildung ist. Daher muss beim Abrollen vorsichtig vorgegangen werden.

7. Qualitätsstandards und Tests für texturierte HDPE-Geomembranen

Um eine zuverlässige texturierte HDPE-Geomembran zu gewährleisten, müssen Projekte etablierte Standards einhalten:

- GRI GM13 (USA): Die am häufigsten referenzierte Spezifikation für glatte und strukturierte HDPE-Geomembranen, die Rohstoffe, physikalische Eigenschaften und Testmethoden abdeckt.

- ISO 13438 (International): Norm zur Bestimmung der Reibungseigenschaften.

- ASTM D7466: Standardtestmethode zur Messung der Unebenheitshöhe strukturierter Geomembranen.

- ASTM D5321 / D6243: Direkte Schertestmethoden für geosynthetische Schnittstellen.

Zu den typischen Akzeptanzkriterien für eine 1,5 mm starke coextrudierte HDPE-Geomembran mit Textur gehören:

- Mindestreibungswinkel gegenüber Sand: 30° (oft 36° bei einseitiger Textur)

- Rußgehalt: 2,0–3,0 % (für UV-Beständigkeit)

- Oxidative Induktionszeit (OIT): > 100 Minuten (Standard) oder > 400 Minuten (Hochdruck-OIT)

8. Umweltleistung und Langlebigkeit der texturierten HDPE-Geomembran

Eine der Stärken der texturierten HDPE-Geomembran ist ihre Langlebigkeit gegenüber der Umwelt. HDPE ist von Natur aus sehr stabil gegenüber UV-Strahlung, Ozon und biologischem Abbau. Schätzungen zur Lebensdauer – teils auf Feldexhumierungen und teils auf beschleunigten Alterungstests im Labor – deuten auf mehr als 100 Jahre für entsprechend formulierte Produkte unter vergrabenen Bedingungen hin.

Außerdem kann die strukturierte Oberfläche nicht schneller zerfallen als das Basisharz, da sie aus der gleichen monolithischen Struktur (bei coextrudierten Produkten) hergestellt wird. Die Unebenheiten können unter sehr starker mechanischer Beanspruchung (starker kantiger Felskontakt) abgenutzt werden, aber wenn die Textur durch geeigneten Boden oder Geotextil geschützt wird, bleibt sie viele Jahre lang wirksam.

Aus Sicht der Nachhaltigkeit reduziert die Verwendung von HDPE-Textur-Geomembranen den Bedarf an importiertem Ton (der die natürlichen Ressourcen erschöpft) und verringert den CO2-Fußabdruck des Transports, da weniger Deckbodenvolumen erforderlich ist.

9. Einschränkungen und Überlegungen zu texturierten HDPE-Geomembranen

Kein Material ist perfekt. Ingenieure müssen sich der Einschränkungen bewusst sein:

9.1 Kosten:

Strukturierte HDPE-Geomembranen kosten 20–40 % mehr pro Quadratmeter als glatte HDPE-Geomembranen, obwohl die Gesamteinsparungen bei Projekten dies oft ausgleichen.

9.2 Schweißkomplexität:

Erfordert qualifizierte Techniker und längere Installationszeit.

9.3 Nicht für alle Strukturierungshöhen geeignet:

Sehr hohe Unebenheiten (z. B. >1 mm) können zu Lufteinschlüssen hinter der Auskleidung führen, die zu einer Gasansammlung oder einem hydraulischen Auftrieb führen. Zur Gaseindämmung ist eine glatte oder leicht strukturierte Oberfläche besser.

9.4 SpannungskrLadepotential:

Wenn bei der Herstellung oder beim Schweißen hohe Eigenspannungen entstehen, kann die Einwirkung bestimmter Tenside (häufig in Sickerwasser) zu einem langsamen Risswachstum führen. Die richtige Harzauswahl (mit hohem SP-NCTL-Wert) mildert dieses Problem.

10. Zukünftige Trends und Innovationen

Die Geokunststoffindustrie setzt weiterhin auf Innovationen. Zukünftige Entwicklungen bei texturierten HDPE-Geomembranen umfassen:

10.1 Bidirektionale Texturen:

Muster, die für anisotrope Reibung (unterschiedliche Werte in Maschinen- und Querrichtung) für bestimmte Hangausrichtungen entwickelt wurden.

10.2 Intelligente Geomembranen:

Integration leitfähiger Elemente in Texturspitzen zur Erkennung von Leckstellen.

10.3 RecyclingLED-Inhalt:

Verwendung postindustrieller HDPE-Abfälle zur Herstellung strukturierter Geomembranen ohne Einbußen bei der Nahtfestigkeit.

10.4 Nanokomposit-Additive:

Verbesserte UV-Beständigkeit und Widerstandsfähigkeit gegen den Abbau von Antioxidantien durch Nano-Ton- oder Graphen-Zusätze.

Darüber hinaus ermöglichen digitale Modellierungswerkzeuge Ingenieuren jetzt die Simulation des Grenzflächenscherverhaltens mithilfe der Finite-Elemente-Analyse und optimieren so Texturmuster für bestimmte Bodentypen.

Abschluss

Die texturierte HDPE-Geomembran stellt eine entscheidende Weiterentwicklung der Eindämmungstechnologie dar. Durch die Kombination der robusten chemischen und mechanischen Eigenschaften von hochdichtem Polyethylen mit einer gezielten Oberflächenrauheit löst dieses Material eine der hartnäckigsten Herausforderungen in der Geotechnik: die Hangstabilität. Von den steilen Hängen moderner Mülldeponien bis hin zur sauren Umgebung von Haufenlaugungsbecken und den Böschungen lebenswichtiger Wasserreservoirs sorgen strukturierte Geomembranen für die Reibung, die ein katastrophales Versagen verhindert.

Während das Material sorgfältiges Schweißen und höhere Anfangsinvestitionen erfordert, überwiegen die langfristigen Vorteile – geringere Bodenbedeckung, steilere Konstruktionen, geringerer CO2-Fußabdruck des Projekts und erhöhte Sicherheit – die Kosten bei weitem. Da sich die Umweltvorschriften verschärfen und Land knapper wird, wird die Möglichkeit, höhere, steilere und sicherere Eindämmungssysteme zu bauen, die Nachfrage nach texturierten HDPE-Geomembranen nur erhöhen. Für jeden Geotechnik- oder Umweltingenieur, der mit einem Hang konfrontiert ist, stellt sich nicht die Frage, ob er eine strukturierte Geomembran spezifizieren soll, sondern vielmehr: Können Sie es sich leisten, darauf zu verzichten?
