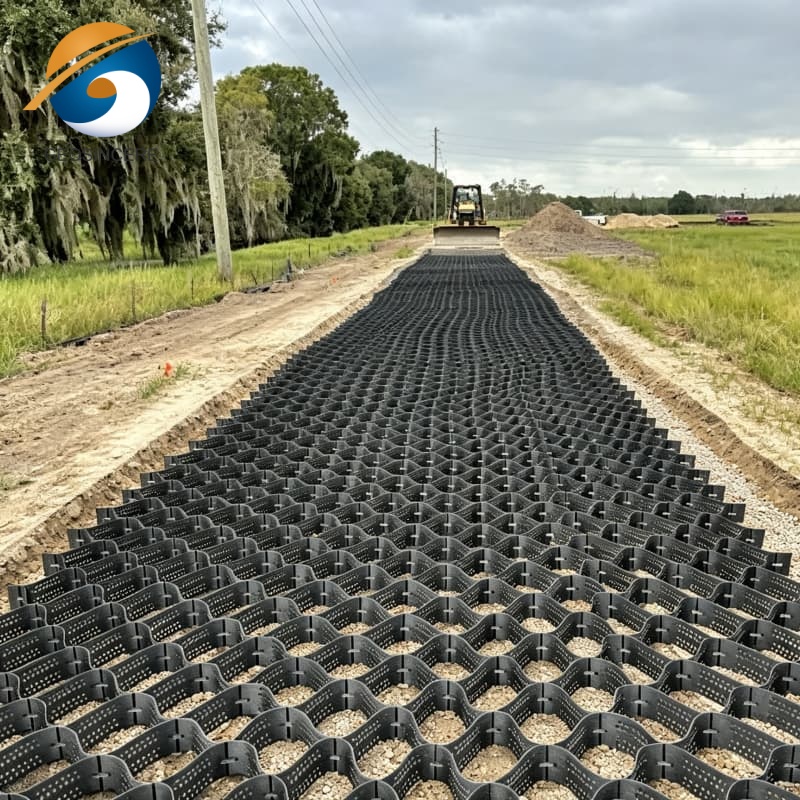

Geozelle im Straßenbau

Entwickelt für schwache Untergründe, schwere Radlasten und anspruchsvolle Baustellenumgebungen, bildet unser Geocell aus hochdichtem Polyethylen (HDPE) eine starr-flexible 3D-Zelleneinfassungsmatte, die kohäsionsloses Füllmaterial fixiert, seitliches Ausbreiten verhindert und Achslasten auf weiche, instabile Böden verteilt.

1. Welches Problem löst Geocell im Straßenbau?

Standardmäßiges Straßenversagen beruht auf einer einzigen strukturellen Einschränkung: Lose, ungebundene Trag-/Untertragsschicht-Aggregatedrifteten unter vertikaler Radreibung seitlich ab. Bei wiederholten axialen Überfahrten dünnen ungebundene Tragschichten aus, was zu Untergrundeindringen, tiefen Spurrillen, differenziellen Setzungen und schließlich zum Scherversagen der Oberfläche führt.…

1.1 Kernaspekte der Straßentragschichtdynamik

1.1.1 3D-Seiteneinschränkung:

Verzahnte, texturierte Zellwände erzeugen multidirektionale Ringspannungen und verfestigen Tragschicht-Aggregate zu einer einheitlichen Strukturplatte.

1.1.2 Vertikale Spannungsverteilung:

Verteilt hohe Doppelreifen-Kontaktdrücke über eine breitere Aufstandsfläche und reduziert die vertikale Spannung im Untergrund um bis zu 30–40 %.

1.1.3 Verhinderung von Setzungsdifferenzen:

Bildet eine steife, halbstarre Matte, die lokale Schwachstellen, weiche Bereiche und inhomogene Untergründe überbrückt.

1.1.4 Barriere gegen Untergrund-Eindringen:

Verhindert, dass Tragschichtmaterial in weichen, natürlichen Ton/Schluff eindringt, und stoppt das Aufsteigen von Feinanteilen in die Basisdecke.

1.2 Vergleich der strukturellen Leistung

2. Kern-Geozelle in Straßenbauanwendungen

2.1 Stabilisierung von Wegen auf weichem Untergrund

2.1.1 Primäre Zielbereiche:

Schluff, gesättigte Tone, Torfmoore, Gebiete mit hohem Grundwasserspiegel (CBR < 3\%).

2.1.2 Mechanismus & Vorteile:

Verwandelt weichen, unpassierbaren Boden in eine stabile Arbeitsplattform, indem dynamische Radpunktlasten in weitflächige Gründungsdrücke umgewandelt werden. Die 3D-Zellstruktur bietet eine starke seitliche Einschließung und unterdrückt wirksam seitliches Verdrängen von weichem Boden sowie Aufwölbungen des Untergrunds. Darüber hinaus erhöht sie den Gesamtmodul des Untergrunds, minimiert langfristige differenzielle Setzungen und reduziert drastisch die erforderliche Dicke traditioneller struktureller Gesteinskörnungs-Abdeckschichten (oft um 30 %–50 %).

2.2 Unbefestigte & ländliche Zufahrtsstraßen

2.2.1 Primäre Zielbereiche:

Schotterstraßen, landwirtschaftliche Wege, Forstwirtschaftszufahrten, Erschließungsstraßen für Dörfer.

2.2.2 Mechanismus & Vorteile:

Die Gitterzellen sammeln sich in 3D-Zellen an, um seitliche Verschiebungen durch schwere Landmaschinen, Hochdrehmoment-Lkw-Reifen und schwere Monsunregen-Erosion zu verhindern. Durch die Einkapselung des Füllmaterials hemmt das Geocell-System Wellenbildung, starke Lochfraßbildung und Schotterverlust. Dies senkt die langfristige Wartungshäufigkeit, gewährleistet eine ganzjährige Erreichbarkeit für ländliche Gemeinden und ermöglicht die Verwendung günstigerer lokaler oder minderwertigerer Gesteinskörnungsfüllungen.

2.3 Schwerlast- und Industriedurchgänge

2.3.1 Primäre Zielbereiche:

Bergbau-Transportstraßen, Zufahrtswege zu Öl- und Gasbohranlagen, Transportkorridore für Windparks, Logistikflächen in Häfen.

2.3.2 Mechanismus & Vorteile:

Verhindert tiefe Spurrinnen unter extremen Einzelachslasten (>15–30 Tonnen) und bewahrt die Tragschichtintegrität bei kontinuierlichem Schwerverkehr. Die starre 3D-Verzahnung reduziert Ermüdungsbeanspruchungen der unteren Tragschichten und verhindert Aufweichungen des Untergrunds sowie fortschreitendes Strukturversagen unter hochfrequenten, extrem schweren Radlasten.

2.4 Temporäre Baustraßen

2.4.1 Hauptzielbereiche:

Baustellenzufahrten für Auftragnehmer, temporäre Umgehungsstraßen, Kranstellflächen, Schwerlastmontageplätze.

2.4.2 Wirkmechanismus & Vorteile:

Wird direkt auf weichem Mutterboden verlegt, um mit einheimischem Boden, vor Ort geräumtem Material oder recyceltem Betonbruch eine sofort befahrbare, stabile Zufahrt zu schaffen. Das System beschleunigt die Mobilisierungszeiten erheblich, vermeidet Tiefaushub des Untergrunds und kann geborgen, gereinigt und wiederverwendet werden, was temporäre Baukosten und Umweltbelastungen deutlich senkt.

2.5 Stabilisierung von Straßenbanketten

2.5.1 Hauptzielbereiche:

Straßenbankette, unbefestigte Randabfälle, Abflusszonen.

2.5.2 Mechanismus & Vorteile:

Verhindert Banketterosion, Gefahren durch Fahrzeugrandabstürze und seitlichen Fahrbahnbruch, verursacht durch Abweichen von der Fahrspur und starken Oberflächenabfluss von Regenwasser. Durch das sichere Verankern des Bankettmaterials wird die Kante der Hauptfahrbahnstruktur abgedichtet, das Eindringen von Wasser in die Tragschicht verhindert und gleichzeitig die allgemeine Verkehrssicherheit für Nothalte verbessert.

3. Strukturmechanik: Wie Geozellen im Straßenbau die Fahrbahnintegrität verbessern

Die Integration von Geozellen in eine Straßenbefestigungsschicht führt zu drei wesentlichen mechanischen Verstärkungseffekten, den drei strukturellen Säulen:

3.1 Ringzugspannungs- & Ringdehnungsbegrenzung:

Unter vertikalen Achslasten versucht das Füllmaterial, sich seitlich auszubreiten. Die texturierten HDPE-Zellwände erzeugen Ringzugspannungen, die die Partikelbewegung einschränken und den effektiven Elastizitätsmodul (Eeff) der Tragschicht erhöhen.

3.2 Balken-/Platteneffekt:

Die miteinander verbundene zellulare Matratze arbeitet in Zug-Druck-Paaren. Unter vertikaler Belastung wirkt die Platte als steife Matratze mit Biegewiderstand, überbrückt weiche Untergrundtaschen und senkt die maximalen Scherspannungen auf den natürlichen Boden.

3.3 Passiver Widerstand & Grenzflächenreibung:

Benachbarte gefüllte Geozellen üben kontinuierlichen passiven Erddruck auf benachbarte Zellen aus. Ultraschall-Wandperforationen ermöglichen das Verzahnen von Gesteinskörnern über Zellwände hinweg, was die Scherübertragung zwischen den Platten und die gesamte strukturelle Steifigkeit erhöht.

…

4. Geozelle in Straßenbaumaterialien, Tragwerksplanung und Qualitätskontrolle

Unsere Geozellen werden aus jungfräulichen Platten aus hochdichtem Polyethylen (HDPE) hergestellt, die mittels Ultraschall zu einer dreidimensionalen expandierbaren Matrix verschweißt werden.

4.1 Physikalische & Mechanische Eigenschaften

5. Auswahlleitfaden für Geozellen im Straßenbau

Die Auswahl der richtigen Zellhöhe, Schweißabstände und Wandtextur hängt von der Tragfähigkeit des Untergrunds (CBR), den Achslasten und der Größe des Füllmaterials ab.

5.1 Auswahlmatrix für Zellhöhen

5.1.1 Höhe 50 mm – 75 mm:

Für leicht belastete Zufahrtsstraßen, Stabilisierung von Banketten und hohe CBR-Werte des Untergrunds (CBR > 4 %), wenn die Reduzierung der Tragschichtdicke das Hauptziel ist.

5.1.2 Höhe 100 mm – 150 mm:

Der Industriestandard für mittel bis stark befahrene Zufahrtsstraßen, Schotterstraßen und schwache Untergründe (CBR = 1,5 %–3 %).

5.1.3 Höhe 200 mm und mehr:

Konzipiert für extrem weiche Untergründe (CBR < 1 %), schwere Industrie- und Minen-Transportstraßen sowie extreme Achslasten über 20 Tonnen.

5.2 Schweißabstand und Zellengröße

5.2.1 Kleine Zellengröße (Schweißabstand 330 mm–356 mm):

Am besten geeignet für feinkörnige Füllmaterialien wie Sand und feinen Kies sowie für Anwendungen mit hohen dynamischen Stoßbelastungen, die eine dichte strukturelle Einschließung erfordern.

5.2.2 Standard-Zellengröße (Schweißabstand 400 mm–445 mm):

Die primäre Spezifikation für gebrochenes Gestein, grobe Tragschichten und den Standard-Straßenbau.

5.2.3 Große Zellengröße (Schweißabstand 600 mm–711 mm):

Empfohlen für große Gesteinsfüllungen über 40 mm oder risikoarme, wirtschaftliche Unterbauanwendungen.

5.3 Wandoberflächenkonfiguration

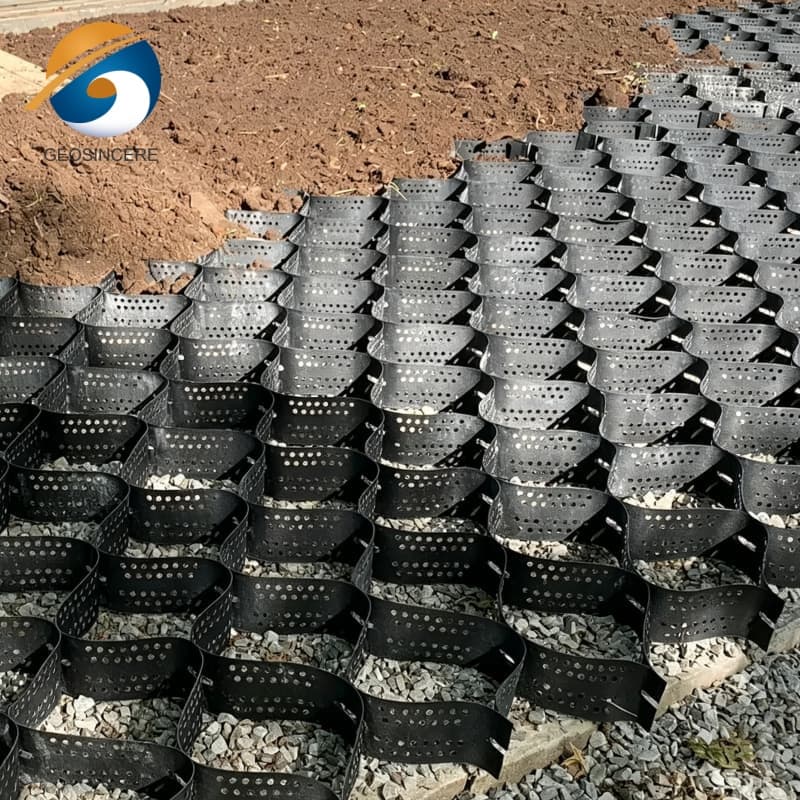

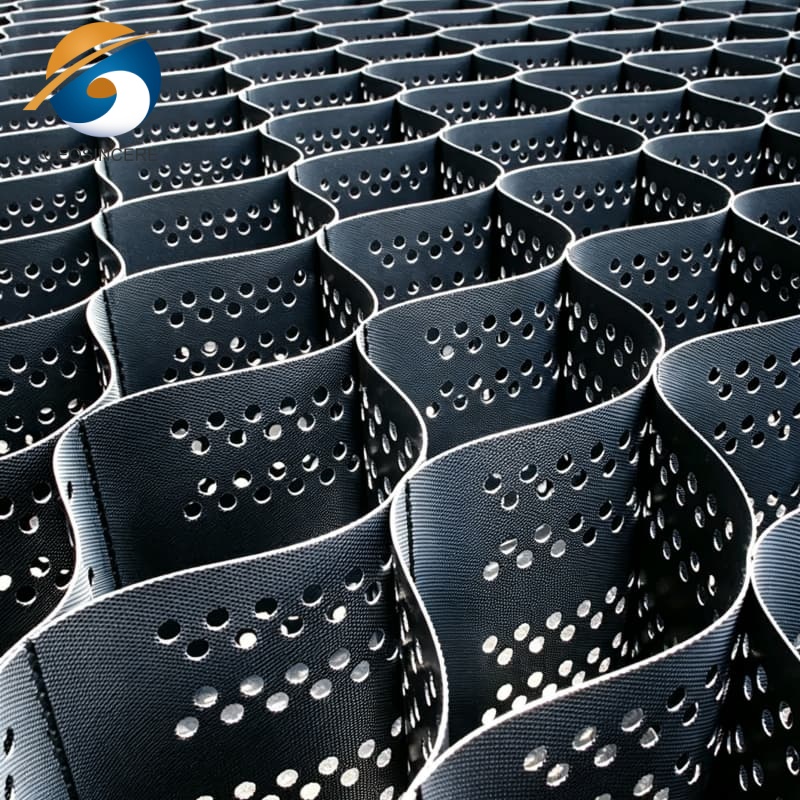

5.3.1 Strukturiert und perforiert (Standard-Straßenspezifikation):

Vertiefungen in den Wänden erhöhen die Reibung des Aggregats, während Perforationen den seitlichen Wasserabfluss durch die Zellwände ermöglichen und die Verzahnung des Aggregats zwischen benachbarten Zellen verbessern.

5.3.2 Glatt & Nicht perforiert:

Hauptsächlich zur Flüssigkeitsrückhaltung, Betonkanalauskleidung und für spezielle undurchlässige Barrierenanwendungen verwendet.

6. Schnellmatrix zur Auswahl von Geozellen im Straßenbauprojekt

7. Strukturelle Wirtschaftlichkeit: Geozelle im Lebenszyklus des Straßenbaus & Kostenreduktionswirkung

Die Verwendung von HDPE-Geozellen senkt die strukturellen Straßenkosten, indem sie sowohl die anfänglichen Bauausgaben (CAPEX) als auch die langfristigen Wartungszyklen (OPEX) optimiert.

7.1 30%–50% Reduzierung der Dicke der Tragschicht:

Die Umschließung erhöht die effektive strukturelle Tragfähigkeit der Ausfachung, sodass Ingenieure die Basisdicke halbieren können, ohne die strukturelle Unterstützung zu beeinträchtigen.

7.2 Drastischer Einschnitt im Speditions- und Logistikwesen:

Der Transport von zusammengeklappten Geozellen-Paneelen benötigt nur einen Bruchteil des Versandvolumens, das für Schüttgut erforderlich ist. Eine LKW-Ladung zusammengeklappter Geozellen ersetzt Hunderte von LKW-Ladungen Schotter.

7.3 Geringerer Wartungsaufwand & längere Lebensdauer der Fahrbahndecke:

Die Verhinderung seitlicher Aggregatverschiebung stoppt tiefe Spurrillen, Ermüdungsrisse und Versagen des Untergrunds und verlängert die Wartungsintervalle um das 2- bis 3-fache.

8. Geocell im StraßenbauAufruhr – Häufig gestellte Fragen

F1: Welche Materialien können zur Befüllung von Geozellen im Straßenbau verwendet werden?

Typische Füllmaterialien umfassen Schotter, gut abgestuften Kies, Sand, recyceltes Gesteinskorn und geeigneten Bodenaushub. Das optimale Material hängt von Verkehrslasten, Entwässerungsanforderungen und Untergrundbedingungen ab.

F2: Sollte Geozellen für Straßenanwendungen perforiert sein?

Perforierte und texturierte Geozellen werden häufig für die Straßenstabilisierung bevorzugt, da Perforationen den seitlichen Wasserabfluss erleichtern und texturierte Wände die Wechselwirkung mit dem Füllmaterial verbessern.

F3: Kann Geozellen auf unbefestigten Schotterstraßen eingesetzt werden?

Ja. Die Erosionsschutzfunktion von Geozellen ist weitgehend auf Schotterstraßen, ländliche Zufahrtsstraßen, temporäre Baustraßen und Transportstraßen anwendbar. Sie hilft, die Ausbreitung von Gesteinskörnungen, Spurrillenbildung und seitliche Verschiebungen unter wiederholtem Verkehr zu begrenzen.

F4: Wie wird Geozellen im Straßenbau installiert?

Der typische Prozess umfasst die Untergrundvorbereitung, das Auslegen und Verankern der Geozellen, das Aufweiten der Zellen, das Einbringen des Füllmaterials, die Verdichtung und gegebenenfalls das Aufbringen der nächsten Fahrbahn- oder Gesteinskornschicht.

F5: Wie wähle ich die richtige Geocell-Spezifikation für mein Straßenprojekt?

Geben Sie die Straßenabmessungen, den CBR-Wert des Untergrunds, die Verkehrs- oder Achslasten, den Straßentyp, die erforderliche Schotterdicke und die Standortbedingungen an. Anhand dieser Parameter können eine geeignete Geocell-Höhe, Zellgröße und Füllkonfiguration bestimmt werden.

9. Fordern Sie eine technische Beratung und ein Projektangebot an

Planen Sie ein Straßenbauprojekt auf weichem Untergrund? Möchten Sie Ihre Tragschichtdicke optimieren und Kieskosten senken? Unser technisches Ingenieurteam ist bereit, mit projektspezifischen Empfehlungen zur Tragwerksplanung und Angeboten für kundenspezifische Fertigung zu helfen.

Senden Sie uns Ihre Projektdetails:

- Gesamtlänge und -breite der Straße (m / ft)

- Geschätzte Untergrundfestigkeit (CBR% oder Bodentyp)

- Verkehrslast für die Planung (Standard-Achslasten / Schwerlastflotte)

- Ziel-Füllmaterial (örtlicher Sand, Schotter, Kies)

- Erforderliche Zellhöhe und Plattenabmessungen (falls bekannt)

- Projektstandort & voraussichtlicher Lieferzeitplan

Kontaktieren Sie noch heute unser Ingenieurteam der Shandong Geosino New Material Co., Ltd. (GEOSINCERE Geokunststoffe) Technische Vertriebsingenieure erhalten heute einen maßgeschneiderten Designvorschlag, ein Produktmusterkit und ein wettbewerbsfähiges Direktfabrikangebot.
