Was ist PP Geogrid?
Im Tiefbau, bei geotechnischen Lösungen und im modernen Bauwesen hat sich ein Material als Schlüsselfaktor für Stabilität, Langlebigkeit und Wirtschaftlichkeit erwiesen: PP-Geogitter. Wenn Sie an Infrastrukturprojekten, Landschaftsbau oder Bodenverstärkung arbeiten, sollten Sie dieses vielseitige Geokunststoffmaterial kennen. Dieser umfassende Leitfaden erklärt, was PP-Geogitter ist, seine vielfältigen Einsatzmöglichkeiten, die wesentlichen Vorteile und die wichtigsten Spezifikationen, die seine Leistungsfähigkeit bestimmen.
1. Verständnis von PP Geogrid: Die Grundlagen

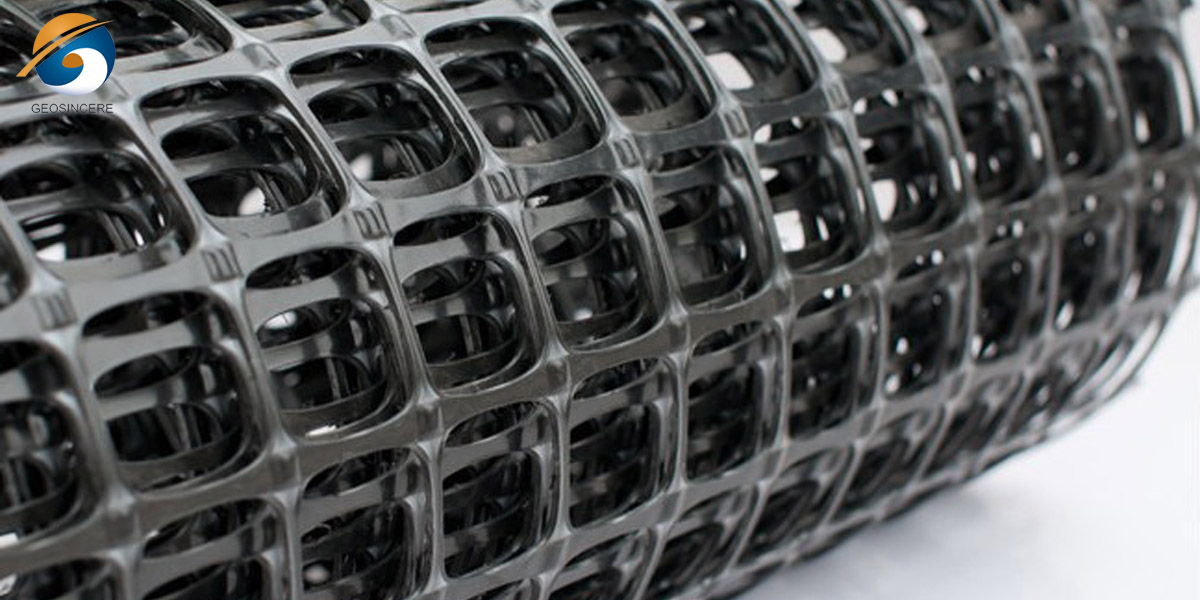

PP-Geogitter sind ein Geokunststoff aus Polypropylen (PP), einem hochwertigen thermoplastischen Polymer. Der Begriff „Geogitter“ verweist auf seine offene, gitterartige Struktur, die üblicherweise durch Verstrecken einer gestanzten Polypropylenplatte in Längs- und Querrichtung – ein Verfahren namens biaxiale Verstreckung – entsteht. Dadurch bildet sich ein Netzwerk aus vollständig verbundenen Rippen mit großen, regelmäßigen Maschenweiten.
Das Hauptmerkmal von PP-Geogittern ist ihre Zugfestigkeit. Im Gegensatz zu Boden, der zwar unter Druck fest, aber unter Zugbelastung schwach ist, weist das Geogitter eine hohe Zugfestigkeit auf. Beim Einbetten in Boden oder Zuschlagstoffe verzahnt sich das Geogitter durch seine Maschenweite mit den Partikeln und bildet so eine mechanisch stabilisierte Verbundzone. Diese Verzahnung hält das Füllmaterial an Ort und Stelle, ermöglicht eine gleichmäßigere Lastverteilung und erhöht dadurch die Tragfähigkeit des Bodens erheblich.
2. PP-Geogitter: Wichtige Herstellungsprozesse – Das Geheimnis seiner Stärke
Die Eigenschaften von PP-Geogittern hängen maßgeblich von ihrem Herstellungsverfahren ab:
2.1 Extrusion und Stanzen
Polypropylenharz wird durch Hitze erweicht und durch Extrusion zu einer Platte geformt, die anschließend durch Präzisionsstanzen mit Löchern versehen wird.
2.2 Dehnung (Orientierung)
Die perforierte Folie wird erhitzt und gleichzeitig in Längs- und Querrichtung gedehnt. Durch diese Ausrichtung der Polymerketten werden Zugfestigkeit und Steifigkeit der Rippen, die das endgültige Gittermuster bilden, deutlich erhöht.
2.3 Fertigstellung
Das Produkt kann beschichtet oder behandelt werden, um zusätzliche Eigenschaften zu erzielen, wie z. B. eine verbesserte UV-Beständigkeit für Anwendungen mit langfristiger UV-Bestrahlung.
Das Endergebnis ist ein zweiachsiges Geogitter; Dadurch zeichnet es sich durch eine hohe Zugfestigkeit in beiden Hauptrichtungen aus, was es zur perfekten Wahl für die Stabilisierung ebener Flächen wie Straßenbetten und Fundamente macht.
3. Hauptanwendungen von PP-Geogittern
Aufgrund seiner zahlreichen Vorteile findet PP-Geogitter breite Anwendung in Ingenieurprojekten. Es dient dort als Trenn-, Verstärkungs- und Stabilisierungselement.

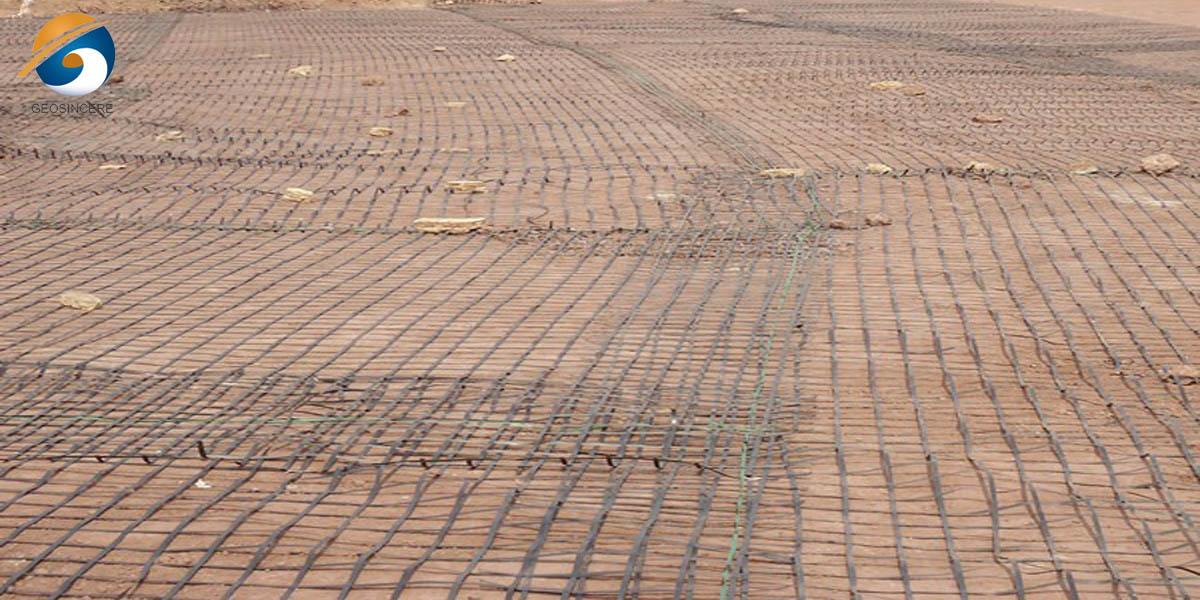

3.1 Straßen- und Gehwegbau
Dies ist vermutlich die häufigste Anwendung des Materials. Beim Bau von Straßen (unbefestigt und befestigt), Eisenbahnstrecken und Flughafenlandebahnen wird PP GEOGRID zwischen dem Untergrund und der Tragschicht aus Zuschlagstoffen verlegt.
3.1.1 Funktionsweise
Das Polypropylen-Geogitter (PP) dient als Barriere, die die Vermischung (Entmischung) von weichem Untergrund und festem Zuschlagstoff verhindert. Darüber hinaus wird die Tragschicht durch das PP-Geogitter verstärkt, welches zur Lastverteilung beiträgt und Spurrinnenbildung sowie Oberflächenverformungen reduziert.
3.1.2 Ergebnis
Die Lebensdauer des Straßenbelags wird verlängert; es wird eine geringere Schichtdicke benötigt (was zu Einsparungen bei den Materialkosten führt), und es kommt zu einer verbesserten Leistung auf schwachen Untergründen.
3.2 Stützmauern und Steilhänge
PP-Geogitter sind eine hervorragende Option für den Einsatz bei der Herstellung von mechanisch stabilisierten Erdwänden (MSE-Wänden) und bewehrten Erdhängen.
3.2.1 Mechanism
Polypropylen-Geogittermatten werden in regelmäßigen Abständen horizontal zwischen den verdichteten Bodenschichten verlegt. Der verfüllte oder anstehende Boden verbindet sich mit dem Gitter, sodass eine einzige, zusammenhängende, die Schwerkraft tragende Masse entsteht, die hohen seitlichen Erddrücken standhält.
3.2.2 Ergebnis
Dieser Planungsansatz ermöglicht die Errichtung nahezu senkrechter Stützmauern und die Anlage steilerer Böschungen, die im natürlichen Boden nicht realisierbar wären. Dadurch wird der Grunderwerb minimiert. Im Vergleich zu Betonstützmauern lassen sich diese Arbeiten schneller und in der Regel kostengünstiger durchführen.

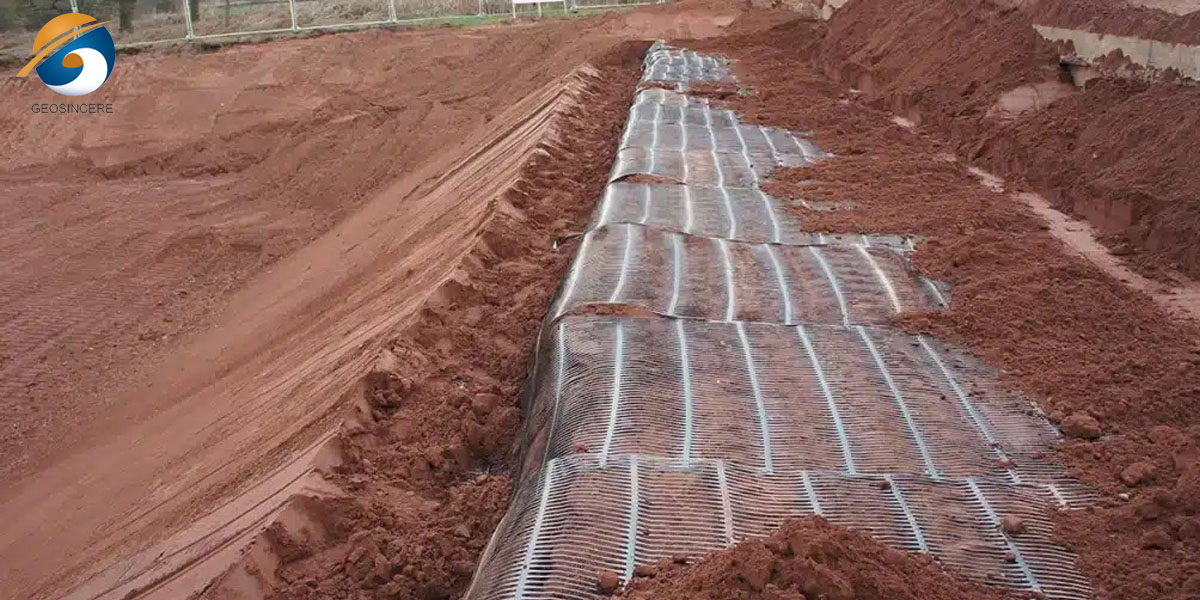

3.3 Fundament- und Dammstützung
Die größte Herausforderung beim Bau von Böschungen und Fundamenten in sehr weichen, kompressiblen Böden (z. B. Torf oder weicher Ton) besteht darin, dass der Aufbau äußerst schwierig ist.
3.3.1 Mechanism
Vor dem Aufbringen des Füllmaterials auf einen weichen Untergrund wird eine oder mehrere Lagen biaxiales Polypropylen-Geogitter verlegt. Als vorgespannte Membran bewirkt das Geogitter neben anderen Vorteilen eine Überbrückungswirkung und Lastverteilung und verbessert zudem die Tragfähigkeit.
3.3.2 Ergebnis
Durch diese Maßnahmen wurde die globale Stabilität erhöht, Setzungsunterschiede verringert und Fälle vermieden, in denen teure Tiefgründungstechniken oder Bodenaustausch zum Einsatz gekommen wären.
3.4 Deponie- und Erosionsschutzsysteme
3.4.1 Deponieabdichtungen/Deponieabdeckungen
Die Anwendung von PP-Biaxialgeogittern in Deponieabdeckungen besteht darin, die Bodenabdeckungen über Deponiedeckeln und Dränageschichten strukturell zu verstärken, um die Stabilität der Hänge zu gewährleisten.
3.4.2 Erosionsschutz
Wo an Hängen die Gefahr besteht, dass der Oberboden durch Oberflächenerosion abgetragen wird, bieten Geogitter die Möglichkeit, Erosionsschutzmatten oder Vegetationssysteme zu befestigen und so eine sofortige Stabilität zu gewährleisten, die so lange anhält, bis die Vegetation wächst.
4. Wichtigste Vorteile der Verwendung von PP-Geogittern
Hier einige der wichtigsten Vorteile, die mit der Einführung von PP-Geogittern einhergingen:
4.1 Überlegene Kosteneffizienz
Diese Lösung hat sich oft als die kostengünstigste unter den Bodenstabilisierungsmaßnahmen erwiesen. Die Kosten für Materiallieferung und -transport werden dadurch deutlich gesenkt, da eine Reduzierung der Tragschichtdicke (um 30 % und mehr) möglich wird und die Verwendung von vor Ort vorhandenem oder minderwertigem Füllmaterial weiterhin zulässig ist.
4.2 Verbesserte strukturelle Leistungsfähigkeit und Langlebigkeit
Es hat sich gezeigt, dass mit Geogittern verstärkte Bauwerke weniger anfällig für Spurrinnenbildung, Rissbildung und Setzungen sind. Dadurch reduzieren sich die Instandhaltungsarbeiten an Straßen, Stützmauern und Fundamenten, und die geplante Nutzungsdauer verlängert sich.
4.3 Schnellbau
Die Installation ist unkompliziert und schnell. Geogitterrollen sind sehr leicht, einfach zu handhaben und lassen sich schnell ausrollen, wodurch sich die Projektlaufzeiten im Vergleich zu Nassbauverfahren deutlich verkürzen.
4.4 Ökologische Nachhaltigkeit
PP-Geogitter sind eine Anspielung auf umweltfreundliches Bauen, da sie:
- Verringert den Bedarf an Abbau und Verbrauch von natürlichen Zuschlagstoffen drastisch.
- Ermöglicht die Nutzung von Grenzertragsböden, was wiederum den Import/Export von Füllmaterialien verringert.
- Verringert den CO2-Fußabdruck, der durch den Transport und die Verdichtung von Materialien entsteht.
4.5 Hervorragende Haltbarkeit und Chemikalienbeständigkeit
Polypropylen ist ein nahezu inertes Polymer und äußerst beständig gegenüber den meisten Böden, Chemikalien und biologischen Abbauprozessen. Durch die Beimischung von Ruß zum UV-Schutz kann in vielen erdverlegten Anwendungen eine Lebensdauer von über 100 Jahren erreicht werden.
4.6 Vielseitigkeit und Anpassungsfähigkeit
Da es biaxial stark ist, kann es für nahezu jedes Projekt genutzt werden, und keine Baustellenbedingungen sind zu schwierig, sei es ein Autobahnprojekt oder eine private Zufahrt.
5. Erläuterung der kritischen Spezifikationen und Eigenschaften von PP-Geogittern
Die Auswahl des geeigneten PP-Geogitters für ein bestimmtes Bauprojekt erfordert ein umfassendes Verständnis seiner wichtigsten technischen Spezifikationen, die mithilfe standardisierter Prüfverfahren (wie ASTM oder ISO) quantifiziert werden. Diese Eigenschaften bestimmen seine Leistungsfähigkeit und Eignung. Die grundlegendste Kenngröße ist seine Zugfestigkeit, gemessen in Kilonewton pro Meter (kN/m). Da Geogittergewebe biaxial verformbar ist, wird diese Festigkeit sowohl in Maschinenrichtung (MD) – der Herstellungsrichtung – als auch quer zur Maschinenrichtung (CMD) bewertet. Diese bidirektionale Festigkeit ist die Kerneigenschaft, die es dem Gitter ermöglicht, Lasten effektiv zu verteilen und Bodenebenen zu verstärken. Eng damit verbunden ist die Dehnung bei maximaler Last, ausgedrückt in Prozent (%), die die Duktilität des Materials angibt, also wie stark es sich dehnen kann, bevor es seine maximale Festigkeit erreicht. Ein ausgewogenes Verhältnis von Festigkeit zu Dehnung ist entscheidend für eine vorhersagbare Leistungsfähigkeit.
Die geometrische Gestaltung des Gitters ist ebenso wichtig. Die Maschenweite, typischerweise in Millimetern angegeben (z. B. 25 mm x 25 mm), definiert die Öffnungen zwischen den Rippen. Diese Größe muss sorgfältig gewählt werden, um eine optimale Verzahnung mit der spezifischen Korngröße des verwendeten Bodens oder Zuschlagstoffs zu gewährleisten. Die Stabilität der Gitterstruktur hängt von ihrer Knotenfestigkeit ab, also der Festigkeit der Rippenkreuzungspunkte. Eine hohe Knotenfestigkeit, oft als Prozentsatz der Rippenfestigkeit oder in Newton angegeben, ist entscheidend, um ein Ablösen der Rippen unter Last zu verhindern. Darüber hinaus misst die Maschenstabilität (oder Rippenstabilität) die Fähigkeit des Gitters, seine geometrische Form unter den Belastungen im Betrieb beizubehalten und so die langfristige Wirksamkeit des Boden-Verzahnungsmechanismus sicherzustellen.
Für eine lange Lebensdauer sind zwei polymerspezifische Eigenschaften entscheidend. Erstens bezeichnet das Kriechverhalten die Tendenz eines Polymers, sich unter konstanter, anhaltender Belastung langsam zu verformen. Hochwertiges PP-Geogitter wird aus speziell formuliertem Polypropylen hergestellt, um geringe Kriecheigenschaften zu erzielen und so sicherzustellen, dass seine Verstärkungsfunktion über Jahrzehnte hinweg nicht wesentlich nachlässt. Zweitens ist UV-Beständigkeit unerlässlich, insbesondere bei Anwendungen, bei denen das Geogitter während der Bauphase oder im späteren Nutzungsverlauf Sonnenlicht ausgesetzt sein kann. Diese wird typischerweise durch die Zugabe von 2–3 % Ruß zum Polymer erreicht. Ruß wirkt als Stabilisator, schützt die Molekülketten vor photooxidativem Abbau und erhält die mechanischen Eigenschaften des Materials.
Ein entscheidendes ingenieurtechnisches Prinzip muss hervorgehoben werden: Die aus Kurzzeitversuchen ermittelte Zugfestigkeit wird nicht direkt in die endgültige Bemessung einbezogen. Stattdessen wenden Ingenieure eine Reihe von Teilreduktionsfaktoren an, um potenzielle Schäden bei der Installation, Langzeitkriechen und chemische/biologische Einflüsse zu berücksichtigen. Die Anwendung dieser Faktoren auf die Zugfestigkeit ergibt die Langzeit-Bemessungsfestigkeit (LTDS), den konservativen, sicheren Festigkeitswert, der in allen Stabilitätsberechnungen und Sicherheitsfaktoranalysen verwendet wird. Das Verständnis und die Spezifizierung dieser Eigenschaften gewährleisten, dass das ausgewählte PP-Geogitter über die gesamte geplante Nutzungsdauer des Bauwerks zuverlässig funktioniert.
6. Bewährte Verfahren für die Installation von PP-Geogittern
Selbst die besten Geogitter benötigen eine fachgerechte Installation:
6.1 Untergrundvorbereitung
Die Oberfläche muss planiert, verdichtet und frei von scharfen Kanten, stehendem Wasser und Ablagerungen sein.
6.2 Ausrollen und Platzieren
Die Walzen werden manuell oder maschinell verlegt, wobei die starke Richtung (in der Regel die Walzenlänge) senkrecht zur Hauptverkehrsrichtung oder entlang der Hangkontur ausgerichtet ist.
6.3 Überlappung und Verbindung
Aneinandergrenzende Bahnen müssen überlappt werden (üblicherweise 0,3 m bis 1,0 m, gemäß Spezifikation) oder mit Bindestangen oder Kunststoffverbindern verbunden werden. An Wänden muss das Geogitter ausreichend mit den Verkleidungselementen verbunden sein.
6.4 Verfüllung und Verdichtung
Das Füllmaterial wird vor der Verdichtung in dünnen Schichten eingebracht und verteilt. Geräte dürfen nicht direkt auf dem freiliegenden Geogitter betrieben werden. Die erste Schicht wird häufig mit leichten Maschinen oder manuell eingebracht und verteilt.
Abschluss
Shandong Geosino New Material Co., Ltd. (GEOSINCERE GeokunststoffePP-Geogitter sind weit mehr als nur ein Kunststoffgewebe; sie sind eine hochfeste, speziell entwickelte Polymerlösung, die das Bauen auf und mit Erde revolutioniert. Durch ihre effiziente Zugbewehrung lösen sie altbekannte Probleme der Bodenschwäche und führen so zu robusterer, langlebigerer und wirtschaftlicherer Infrastruktur. Von Autobahnen und Stützmauern bis hin zu Arbeitsplattformen auf weichem Untergrund – ihre vielfältigen Einsatzmöglichkeiten beweisen ihre Vielseitigkeit.
Das Verständnis seiner Einsatzmöglichkeiten, Vorteile und kritischen Spezifikationen – wie Zugfestigkeit, Maschenweite, Verbindungsfestigkeit und Langzeiteigenschaften – ist für Ingenieure, Bauunternehmer und Bauherren unerlässlich, um das richtige Produkt auszuwählen und ein erfolgreiches, langlebiges Projekt zu gewährleisten. Da der Trend im Bauwesen weiterhin auf Geschwindigkeit, Nachhaltigkeit und Kosteneffizienz abzielt, wird die Rolle von PP-Geogittern als grundlegendes Geokunststoff-Baumaterial künftig noch wichtiger werden.
