Warum Slope Protection Geocell für den Erosionsschutz wählen?
1. Einleitung: Nutzung der inhärenten Stärke des Bodens durch revolutionäre Eingrenzung
Der Kampf gegen Schwerkraft und Hydrologie in geneigtem Gelände ist eine ständige technische Herausforderung. Traditionelle Methoden der Hangstabilisierung und des Erosionsschutzes – wie Betondeckwerke, lose Schüttschüttungen oder sogar komplexe Bodenvernagelungen – stellen oft einen harten, teuren und ökologisch schädlichen Krieg gegen die Natur dar. Mit der Einführung der Hangschutz-Geozelle, einem dreidimensionalen zellulären Einschlusssystem, das einen völlig anderen Ansatz verfolgt, hat ein Paradigmenwechsel stattgefunden: Es bekämpft nicht den Boden; es stärkt es. Durch die Umwandlung von Füllmaterialien – von lokaler Erde bis hin zu recycelten Zuschlagstoffen – in eine zusammenhängende, monolithische Matratze bietet die Geozellentechnologie beispiellose Leistung, Nachhaltigkeit und Kosteneffizienz. Dieser umfassende Leitfaden untersucht die Mechanismen, Vorteile, Designüberlegungen und transformativen Anwendungen von Geozellen und etabliert sie als moderne Lösung für den Bau belastbarer, stabiler und sogar grüner Hänge.
2. Dekonstruktion der Hangschutz-Geozelle: Eine Meisterklasse in 3D-Einschlussmechanik
Eine Geozelle ist eine dehnbare Platte, die aus Streifen aus hochdichtem Polyethylen (HDPE) oder neuartigen Polymerlegierungen hergestellt und durch robuste Ultraschall- oder Schweißnähte verbunden wird. Beim Einsatz vor Ort dehnt es sich zu einem flexiblen, wabenartigen Netz aus miteinander verbundenen Zellen aus. Diese Zellen werden dann mit verdichtetem Material aus der Region gefüllt.
Der technische Zauber liegt in der seitlichen Begrenzung. Im unbefestigten Zustand versagen körnige Materialien wie Erde oder Kies unter Belastung durch die nach außen gerichtete Bewegung der Partikel. Die Geozellenwand schränkt diese Bewegung physisch ein und erzeugt einen „rundum“ begrenzenden Druck in jeder Zelle. Durch diese Eingrenzung wird die Leistung des Verbundmaterials erheblich verbessert:
2.1 Erhöhte Scherfestigkeit
Die Füllung entwickelt eine scheinbare Kohäsion, die es ihr ermöglicht, Rutsch- und Rotationsfehlern an steilen Hängen standzuhalten.
2.2 Erhöhte Tragfähigkeit
Die Lasten werden seitlich über das Zellnetz verteilt, wodurch die vertikale Belastung des schwachen Untergrunds verringert und ein stabiles, matratzenartiges Fundament geschaffen wird. Quantifiziert wird dies durch eine deutliche Verbesserung des Bettungsmoduls.

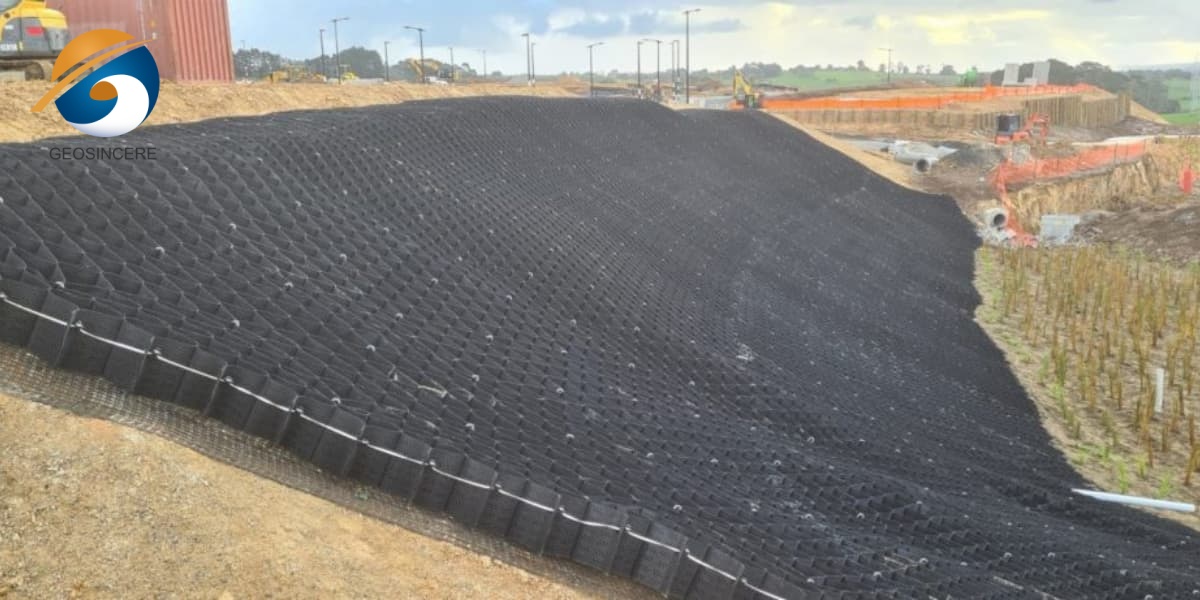

2.3 Überlegene Erosionsbeständigkeit
Die Zellwände brechen Oberflächenabfluss auf und leiten hydraulische Energie ab. Außerdem kapseln und panzern sie das Füllmaterial physikalisch und verhindern so die Ablösung von Partikeln selbst bei hoher Strömungsgeschwindigkeit.
3. Eine vergleichende Analyse: Warum ist Hangschutz-Geocell die beste Wahl für moderne Projekte?
3.1 vs. Beton und Spritzbeton
Beton ist steif, spröde, umweltschädlich und neigt aufgrund von Setzungen oder Frost zu Rissen. Es erfordert eine komplexe Schalung, Aushärtezeit und bietet keine Durchlässigkeit, wodurch möglicherweise ein hydrostatischer Druck dahinter entsteht. Im Gegensatz dazu sind Geozellen flexibel, passen sich unterschiedlichen Siedlungen an, können bepflanzt werden, sind sofort durchlässig und haben aufgrund der Verwendung lokaler Füllungen häufig einen geringeren CO2-Fußabdruck.
3,2 vs. Loose Riprap
Riprap setzt auf das Ineinandergreifen schwerer, teurer Steine. Es kann durch Hochwasser oder Vandalismus verdrängt werden, erfordert eine dicke Schicht und bietet keine Möglichkeit zur Begrünung. Geozellen verwenden kleinere, billigere, oft lokale Füllungen (sogar recycelten Beton), fixieren diese dauerhaft an Ort und Stelle und bieten bei Bedarf eine Matrix für Pflanzenwachstum, wodurch eine lebendige, sich selbst reparierende Oberfläche entsteht.
3.3 vs. planare Geokunststoffe (Geogitter/Geotextilien)
Geogitter bieten eine hervorragende Zugverstärkung in der Ebene für Stabilität in der Tiefe, bieten jedoch kaum oder gar keinen Schutz vor Oberflächenerosion. Geotextilien filtern und trennen, bieten aber keine strukturelle Begrenzung. Geozellen bieten auf einzigartige Weise sowohl eine oberflächennahe Verstärkung durch Einschluss als auch eine sofortige, robuste Panzerung gegen Erosionskräfte. Sie werden oft zusammen mit Geogittern für die Stabilität tiefliegender Böschungen verwendet, wobei die Geozelle die entscheidende erosionsbeständige Oberfläche liefert.
4. Hangschutz-Geozelle Die vielfältigen technischen und ökologischen Vorteile
Die Vorteile eines Geozellensystems gehen weit über den einfachen Erosionsschutz hinaus:
4.1 Unübertroffene Vielseitigkeit
Wirksam bei Neigungen von 1:1 (45°) bis hin zu nahezu vertikalen Anwendungen, in Kanälen, an Küstenlinien und für Lastunterstützungsplattformen.
4.2 Schnelle und vereinfachte Konstruktion
Leichte Paneele werden manuell eingesetzt und erfordern nur minimale schwere Ausrüstung. Der Einbau erfolgt schnell und ist im Gegensatz zu Betongüssen nicht witterungsempfindlich.
4.3 Erhebliche Kosteneinsparungen
Reduziert oder eliminiert den Bedarf an Steinbruchschüttungen mit großem Durchmesser. Ermöglicht die Verwendung kostengünstiger, vor Ort vorhandener oder recycelter Füllmaterialien (z. B. Sand, Ton, gebrochener Beton). Reduziert Transport- und Platzierungskosten.
4.4 Haltbarkeit und Langlebigkeit
Geozellen bestehen aus UV-stabilisiertem HDPE und sind beständig gegen chemische, biologische und umweltbedingte Schädigungen. Die Lebensdauer beträgt in vielen Anwendungen mehr als 75 Jahre.
4.5 Ökologische Verbesserung
Das System ist das ideale Medium für „Green Engineering“. Zellen können mit Mutterboden gefüllt und mit Wasser besät werden, wodurch eine tief verwurzelte Vegetation entsteht, die den Hang weiter bindet, Regenwasser durch Evapotranspiration verwaltet und einen lebenswichtigen Lebensraum für Wildtiere schafft. Dies erfüllt strenge Umweltauflagen und verbessert die Ästhetik.
5. Detaillierte Entwurfsmethodik und Implementierungsstrategie für Hangschutz-Geozellen
5.1 Ein erfolgreiches Geozellenprojekt folgt einem systematischen technischen Ansatz:
Geotechnische Untersuchung: Eine gründliche Analyse des Bodens vor Ort, der Grundwasserbedingungen, der Hanggeometrie und möglicher Versagensarten ist der nicht verhandelbare erste Schritt. Dies beeinflusst das Gesamtstabilitätsdesign.
5.2 Systemdesign:
5.2.1 Globale Stabilität
Bei hohen oder kritischen Hängen kann eine mit Geogittern verstärkte Bodenstruktur für tiefe innere Stabilität entworfen werden, wobei die Geozelle als erosionsbeständige Deckschicht dient.
5.2.2 Lokale Stabilität und Erosionsdesign
Die Geozellenschicht selbst ist so konzipiert, dass sie Oberflächenerosion und flachem Abrutschen standhält. Zu den wichtigsten Designparametern gehören die Zelltiefe (100 mm bis 300 mm), die Nahtfestigkeit (Umfangszugfestigkeit) und die Auswahl des Füllmaterials basierend auf seinem inneren Reibungswinkel und seiner Haltbarkeit.
5.2.3 Hydraulische Auslegung
Für Kanäle oder Küstenlinien werden Berechnungen durchgeführt, um sicherzustellen, dass das System der ausgelegten Strömungsgeschwindigkeit und Scherbeanspruchung ohne Ausfall standhält.
5.2.4 Materialauswahl
Die Wahl der richtigen Geozelle ist entscheidend. Zu den Schlüsselfaktoren gehören:
5.2.5 Polymerqualität
Unverzichtbar ist reines, spannungsrissbeständiges HDPE-Harz.
5.2.6 Nahtfestigkeit
Das schwächste Glied; muss deutlich höher sein als die Zugfestigkeit der Zellwand.
5.2.7 Zellengröße und -tiefe
Wird durch die Abstufung der Füllung und die erforderliche Dicke der Oberflächenpanzerung bestimmt.
6. Schritt-für-Schritt-Installationsprotokoll für Hangschutz-Geozellen
Schritt 1:Standortvorbereitung. Das Gefälle wird in die gewünschte Form gebracht und verdichtet. Ein Geotextilvlies wird häufig als Trenn-/Filtrationsschicht auf feinkörnigen Böden angebracht.

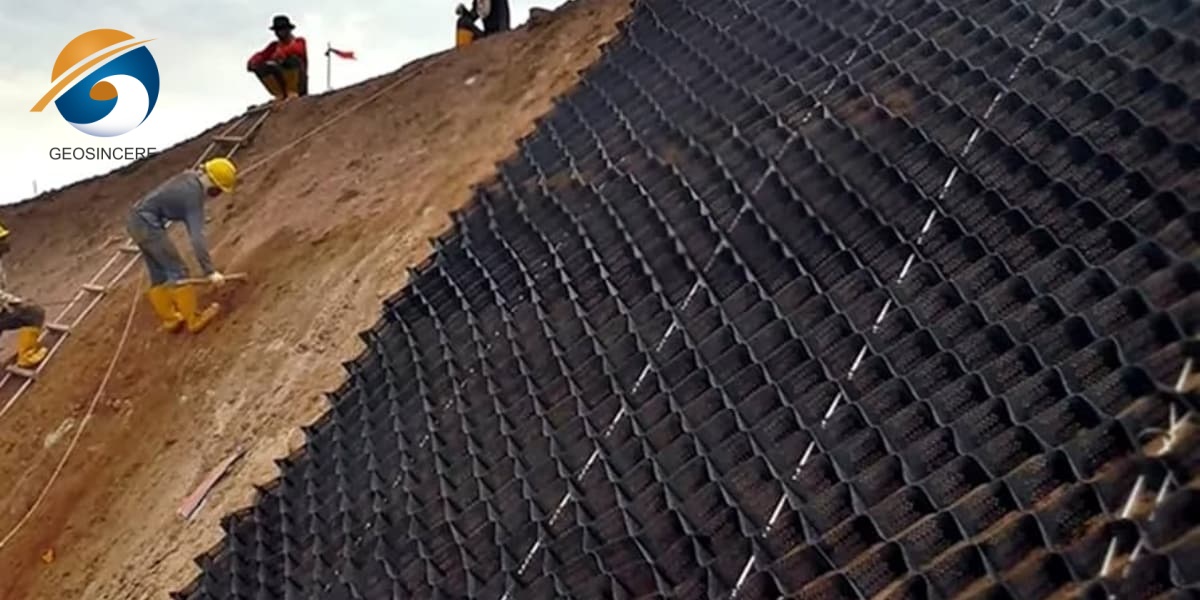

Schritt 2:Verankern und bereitstellen. Die Geozellenplatten werden am Hangkamm verankert (häufig in einem kleinen Graben) und hangabwärts erweitert. Benachbarte Paneele werden mit den mitgelieferten Kabelbindern oder J-Haken verbunden.
Schritt 3:Platzierung der Füllung. Das ausgewählte Material wird normalerweise von unten nach oben in die Zellen eingebracht, um eine Verformung der Platte zu verhindern. Es wird in Aufzügen verdichtet, um eine maximale Dichte und Verzahnung zu erreichen. Eine Überfüllung um 25–50 mm erzeugt einen schützenden „Panzerkamm“ über den Zellwänden.
Schritt 4:Vegetation (falls Teil des Designs). Für begrünte Hänge wird eine Bodenfüllung verwendet, gefolgt von einer Hydrosaat, der Pflanzung von Pfropfen oder dem Einbau vorgefertigter Erosionsschutzmatten.
7. Hangschutz Geozellen – bewährte Anwendungen, die Industrien verändern
7.1 Transport
Stabilisierung von Böschungen entlang von Autobahnen und Eisenbahnen, Schutz von Aufschüttungshängen vor Erosion und flachem Versagen.
7.2 Wasserressourcen
Auskleidung von Entwässerungskanälen, Überläufen und Flussufern; Schutz von Dammwänden und Ufern von Stauseen vor Welleneinwirkung.
7.3 Bergbau und Standortsanierung
Stabilisierung steiler Hänge an Abraumdämmen und Minensanierungsprojekten, um eine schnelle Wiederbegrünung und Stilllegung zu ermöglichen.
7.4 Küsteningenieurwesen
Eine „weichere“ Alternative zur Hartpanzerung, die in Deckwerken und zur Dünenstabilisierung verwendet wird, um Wellenenergie abzuleiten und gleichzeitig eine ökologische Funktion zu gewährleisten.
7.5 Militärischer und humanitärer Bau
Schnelle Schaffung stabiler Plattformen für provisorische Straßen und Bauwerke auf schwachen Böden an abgelegenen Orten.
8. Hangschutz-Geozelle Die Lebenszyklusperspektive: Bauen für die Zukunft
Der wahre Wert eines Geozellen-Hangschutzsystems zeigt sich über seinen gesamten Lebenszyklus. Seine Langlebigkeit minimiert Inspektions- und Wartungskosten. Seine Flexibilität ermöglicht es ihm, sich an kleinere Bodenbewegungen anzupassen, ohne dass es zu katastrophalen Ausfällen kommt. Am wichtigsten ist, dass durch die Fähigkeit, Vegetation zu integrieren, ein Gefälle entsteht, das mit der Zeit durch die Entwicklung des Wurzelsystems stärker wird, was es zu einer wirklich nachhaltigen und widerstandsfähigen Infrastrukturinvestition macht. Es handelt sich um eine Technologie, die wirtschaftlichen Pragmatismus mit Umweltverantwortung in Einklang bringt.
9. Fazit: Die endgültige Lösung für belastbare, lebendige Hänge
Die Hangsicherungs-Geozelle ist mehr als ein Produkt; Es handelt sich um ein umfassendes technisches System, das die Spitze des geotechnischen und ökologischen Designs darstellt. Es bietet eine leistungsstarke, kostengünstige und ästhetisch ansprechende Antwort auf die uralten Probleme der Hanginstabilität und Erosion. Durch die Eingrenzung und Verstärkung gängiger Materialien wird deren verborgenes Potenzial freigesetzt und ein Problem – schwacher Boden – zur primären Lösung gemacht. Für Ingenieure, Landschaftsarchitekten und Projektbesitzer, die eine zukunftssichere, leistungsstarke und nachhaltige Antwort auf die Herausforderungen von Hanglagen suchen, ist das Geozellensystem nicht nur eine Option; Es ist die definitive Wahl für den Bau von Böschungen, die nicht nur stabil, sondern auch wirklich lebendig sind.
